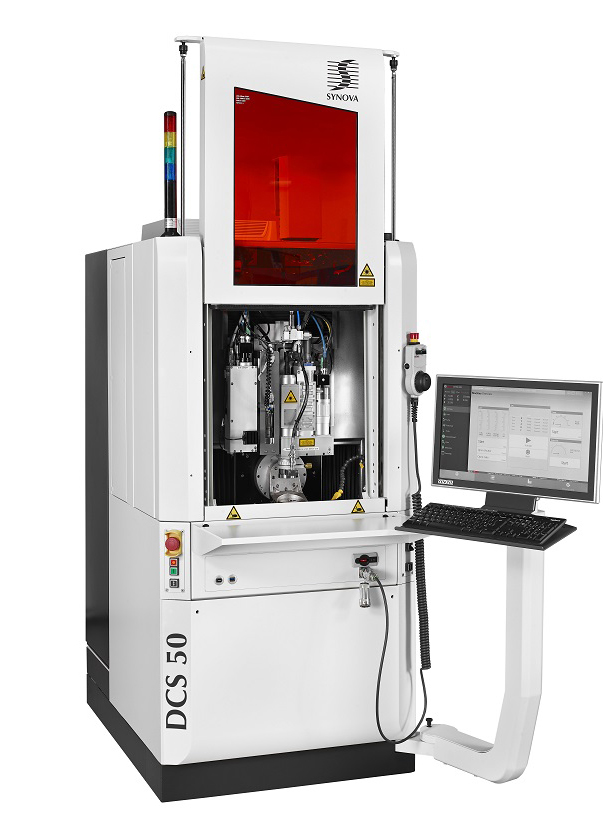

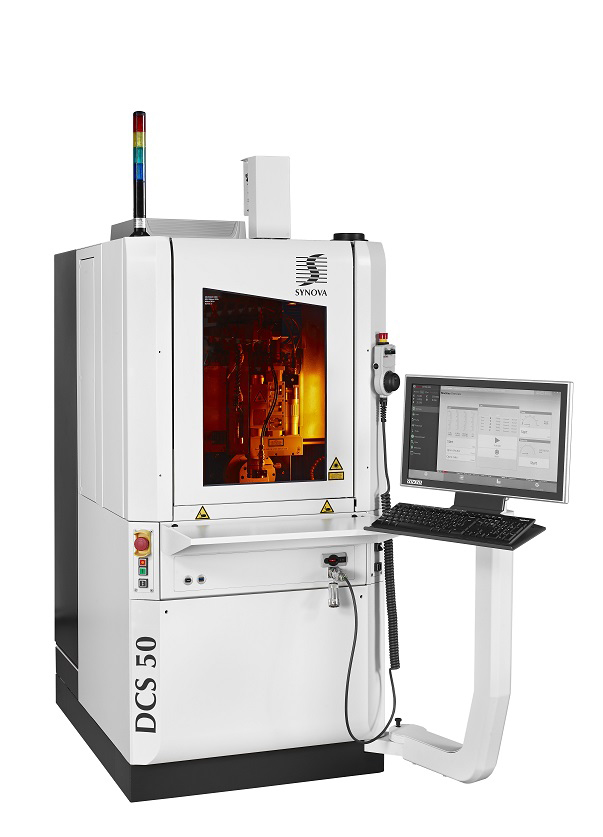

DCS 50
DCS 50是Synova最紧凑的钻石加工系统。3轴机器设计用于切割小钻石(0.1至1.5cts)。带有两个附加旋转轴的DCS 50还允许高精度切锥、成型和花式形态的加工。
该机床采用线性电机驱动的X、Y和Z轴 (DCS 50-3) ,和附加的B和C旋转轴,可实现精确的钻石加工,例如成型和成形加工 (DCS 50-5)。
这套最先进的数控机床系统由高功率绿色激光器、带超纯水装置的紧凑型高压水泵、触摸屏控制面板和带电动变焦的视觉系统。
可加工材料:
钻石原石
培育钻石(CVD、HPHT)
操作:
3轴机器:切割、切片
5轴机器:切割、分割、切片、钻孔、花式和圆形粗磨、切锥、成型/刻面
主要优势
方便 |
高盈利 | 平整光滑 |
|
|
|
主要规格
版本 |
DCS 50-3 |
DCS 50-5 |
|
工作容积 |
mm (W x D x H) |
175 x 50 x 50 |
50 x 50 x 50 |
精度 |
µm |
+/- 3 |
+/- 3 |
重读性定位 |
µm |
+/- 1 |
+/- 1 |
轴数 |
3 轴 |
5 轴 |
|
激光类型 |
|
二极管泵浦固态: YAG,脉冲 |
二极管泵浦固态: YAG,脉冲 |
波长 |
nm |
532 |
532 |
工作主机尺寸 |
mm (W x D x H) |
800 x 1200 x 1650 |
800 x 1200 x 1650 |
控制机尺寸 |
mm (W x D x H) |
700 x 2300 x 1600 |
700 x 2300 x 1600 |
