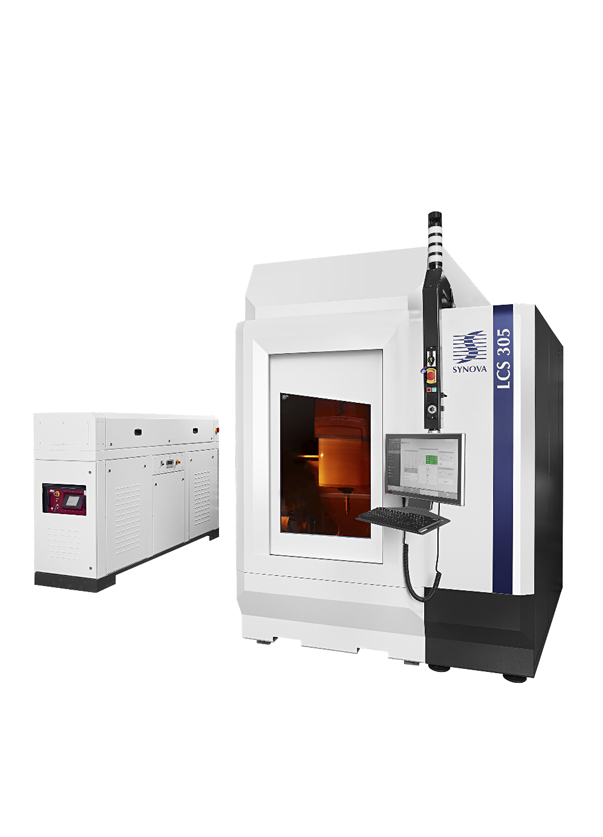

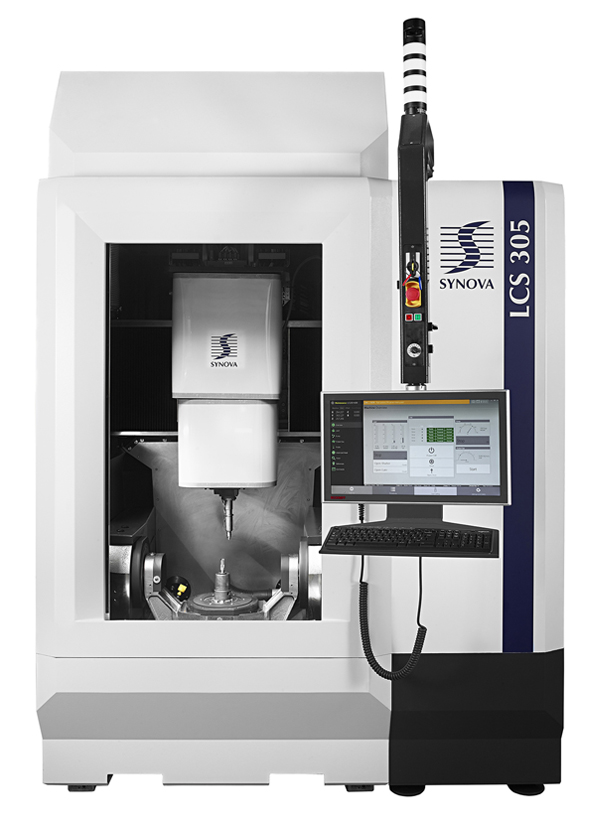

LCS 305

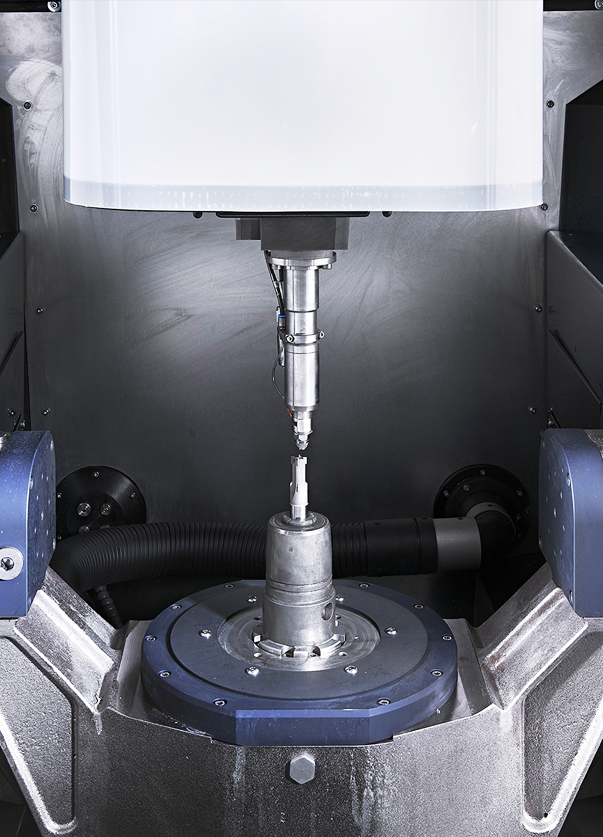

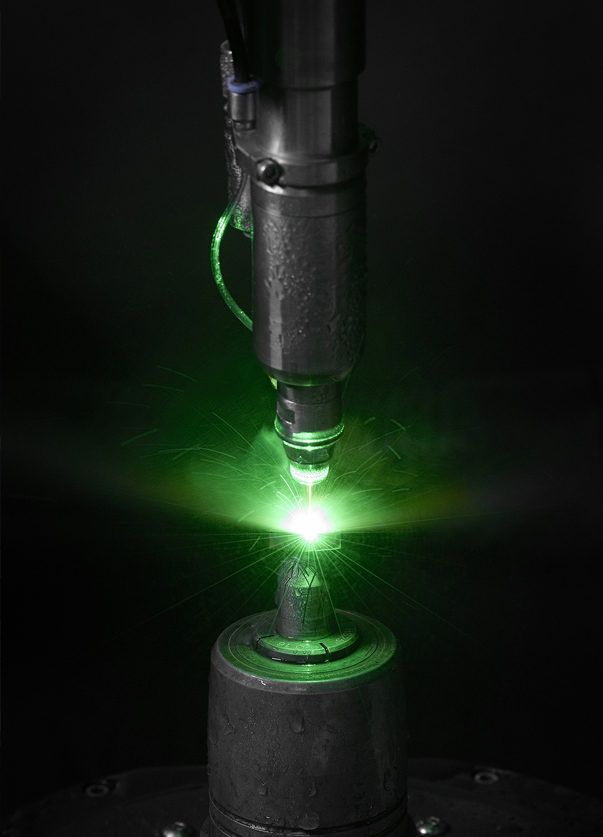

5轴LCS-305专为自动生产大尺寸刀具、多齿金刚石刀具以及其他3D加工而设计的激光微射流LMJ®加工系统。具有独特设计的五轴联动,其高度动态轴向加工可同时实现最大精度和最快速度的精密加工。
LCS-305采用水冷线性和力矩电机(温控± 0.1°C),配合采用矿物铸造床身实现精致温度控制,以提高稳定性并减少振动。
全自动偏移校准系统集成了激光喷嘴校准、自动射流角度校正、激光功率计和接触式探针。
借助HSK 63刀架,可以以非常高的精度更换刀具。
可加工材料
硬质材料:聚晶立方氮化硼 (PcBN)、聚晶金刚石 (PCD)、单晶金刚石 (SCD)、化学气相沉积 (CVD) 金刚石、天然金刚石 (ND)、碳化钨 (WC)
金属:高温合金、不锈钢、铝、铜、钛、镍等。
陶瓷:陶瓷基复合材料(CMCs)、碳化硅(SiC)、氮化硅(SiN)、氧化锆(ZrO2)、HTCC/LTCC(高温低温共烧陶瓷)、氮化铝(AlN)、氧化铝 (Al2O3)
操作
3D切割、成型、钻孔、开槽、铣削、切片、磨边(K-land 边缘,单个或多个后角)、雕刻、仿形
主要优势
锋利而光滑 | 快速准确 | 干净简单 |
|
|
|
主要规格
版本 |
LCS 305 |
|
工作容积 |
mm (W x D x H) |
500 x 380 x 380 |
精度 |
µm (W x D x H) |
+/- 5 |
重复定位精度 |
µm (W x D x H) |
+/- 2 |
轴数 |
5轴 |
|
激光类型 |
|
二极管泵浦固态钕: YAG,脉冲 |
波长 |
nm |
532 |
工作主机尺寸 |
mm (W x D x H) |
1800 x 1950 x 2610 |
控制柜尺寸 |
mm (W x D x H) |
700 x 2300 x 1600 |
