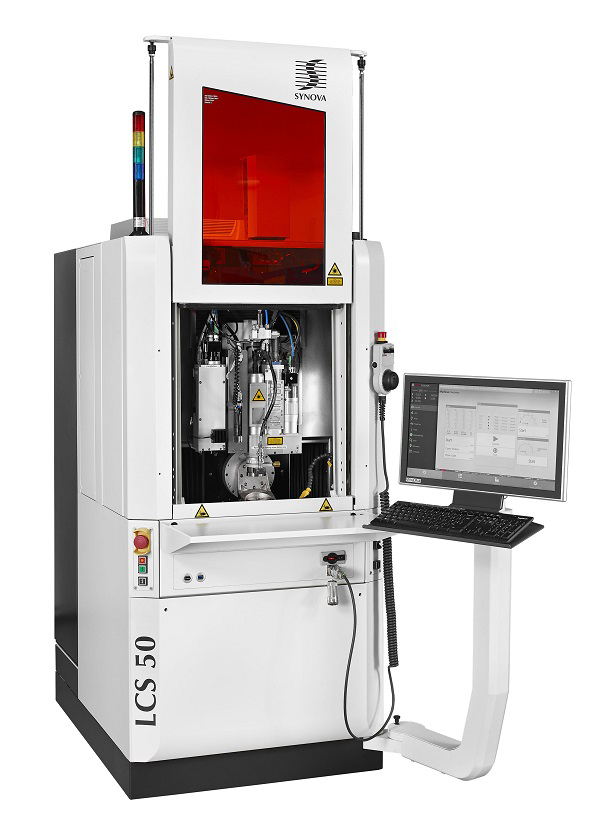

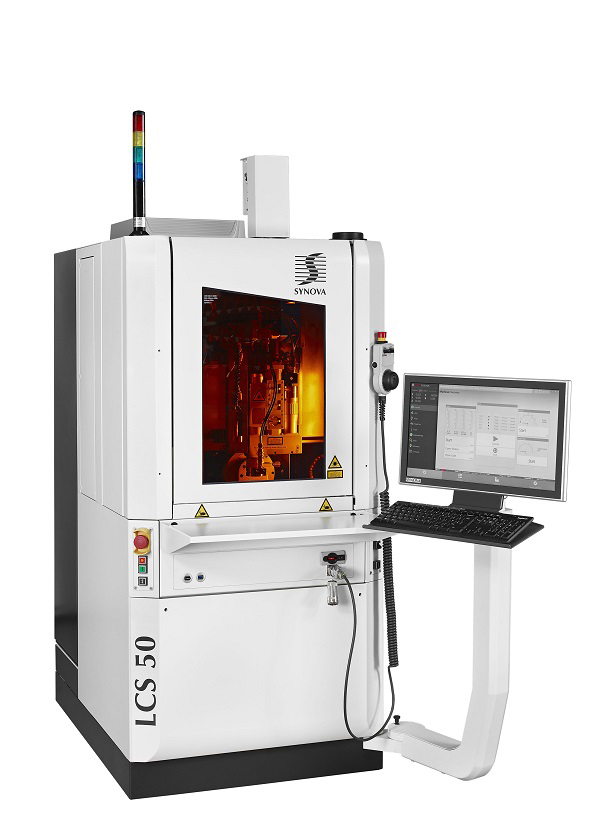

LCS 50
具有3轴或5轴的LCS-50是Synova最紧凑和最具成本效益的激光微射流LMJ®机器。LCS-50系统是精加工钻石刀具、手表部件和其他需要精密切割、钻孔、开槽或切片以及 3D 加工的小零件加工的理想选择。
该机器使用线性电机轴 (LCS 50-3) 和配备扭矩电机的附加B和C旋转轴实现3D切割和型面加工(LCS 50-5)。
该先进的数控机床系统由高功率绿色激光、紧凑设计高压泵与超纯水单元、触摸屏控制面板、触摸探针、和电动变焦的视觉系统组成。
描述
可加工材料
硬质材料：聚晶立方氮化硼 (PcBN)、聚晶金刚石 (PCD)、单晶金刚石 (MCD)、化学气相沉积 (CVD) 金刚石、天然金刚石 (ND)、碳化钨 (WC)
金属：不锈钢、NICO合金、CuBe（铍青铜）、铜、黄铜、铝、形状记忆合金（镍钛诺）、钛、镍、超级合金等。
陶瓷：氧化锆 (ZrO2)、LTCC（低温共烧陶瓷）、氮化铝 (AlN)、氧化铝 (Al2O3)
操作
3轴机床：2D切割、钻孔、切片、开槽
5轴机床：3D型面、切割、钻孔、切片、磨边（K-land 边缘、单个或多个后角）、开槽、铣削、雕刻、和仿形
主要优势
| 锋利而光滑 | 快速准确 | 干净简单 |
|
|
|
主要规格
|
版本 |
LCS 50-3 |
LCS 50-5 |
|
|
工作容积 |
mm (W x D x H) |
50 x 50 x 50 |
50 x 50 x 50 |
|
精度 |
µm |
+/- 3 |
+/- 3 |
|
重复定位精度 |
µm |
+/- 1 |
+/- 1 |
|
轴数 |
3轴 |
5轴 | |
|
激光类型 |
|
二极管泵浦固态钕： YAG，脉冲 |
二极管泵浦固态钕： YAG，脉冲 |
|
波长 |
nm |
532 |
532 |
|
工作主机尺寸 |
mm (W x D x H) |
800 x 1200 x 1650 |
800 x 1200 x 1650 |
|
控制柜尺寸 |
mm (W x D x H) |
700 x 2300 x 1600 |
700 x 2300 x 1600 |
