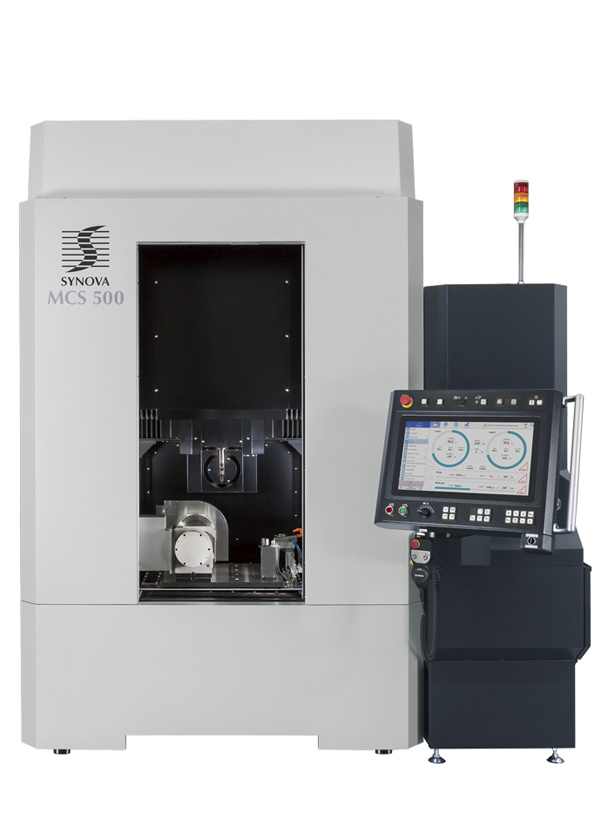

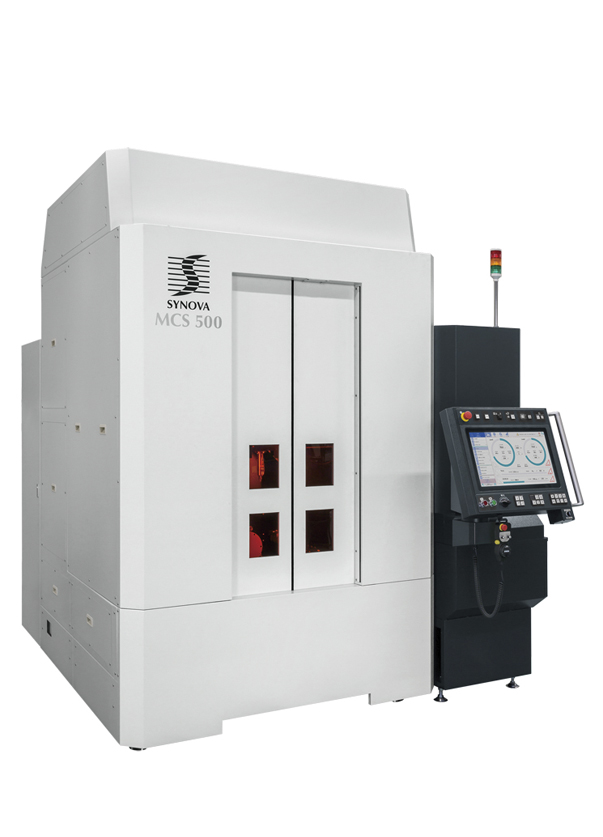

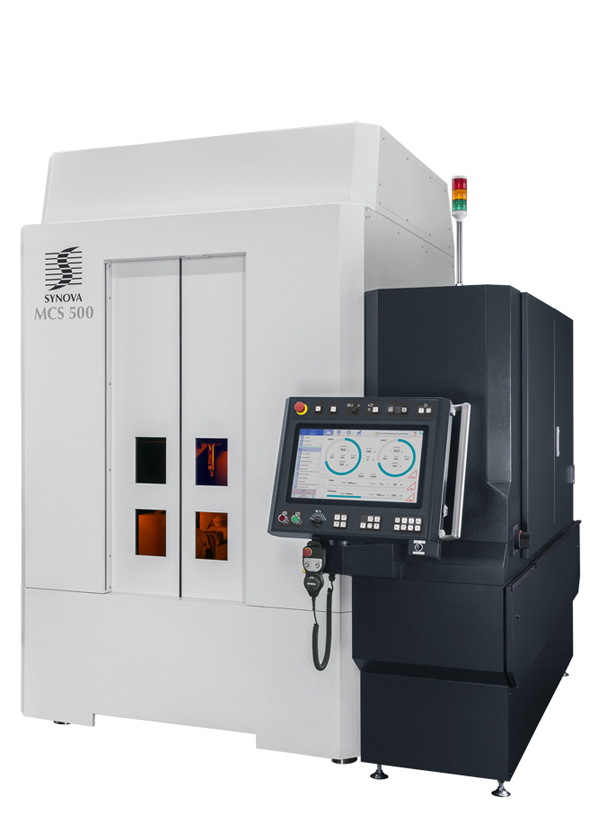

MCS 500
MCS-500提供精确的XYZ运动平台、坚固的工作台和铸铁床身。 凭借其(3+2)轴的5轴功能,非常适合于工业燃气轮机和喷气发动机热端部件的3D加工、钻孔、和切割。
该系统采用线性电机驱动X/Y/Z轴,和两个旋转轴,可实现高精度金属和硬质材料加工,例如切割、钻孔、成型或开槽。
激光水射流加工技术非常适用于需要特殊涂层(如热障涂层)的冷却工业燃气轮机的热端部件的切割和钻孔。有或没有热障涂层的超级合金均可以采用一次装卡完成加工。陶瓷涂层不会出现裂纹或分层,并且金属结构中的重铸层极低。

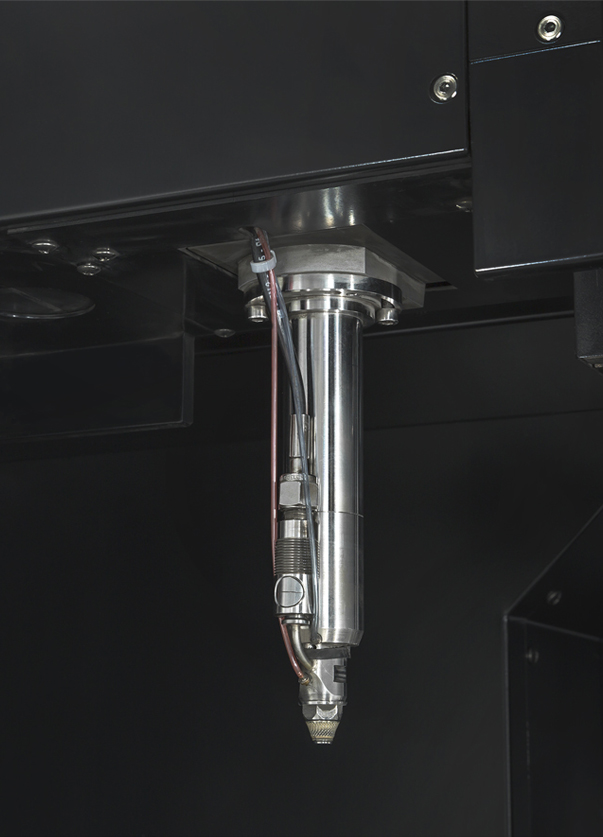

与传统的“干”激光加工技术相比,SYNOVA的“湿”激光加工技术提供了一种被“冷却”的激光烧蚀过程,从而最大限度地减少热损伤。水射流在激光脉冲进行激光加工的所有其他时间内持续冷却切割区并有效地从工件表面排出污染物。
具有符合人体工程学设计的触摸屏功能的控制界面可进入所有加工系统的子系统。
由于将激光和水处理等子系统置于一个控制柜,该LMJ加工系统的整体占地面积很紧凑。这个独特的激光系统没有常规数控机床的刀具磨损,耗材较少,而且加工废品率低,在正常运行状态下整个LMJ加工系统进行高质量高精度的精密加工的整体运行成本性价比高。
可加工材料:
金属:超级合金、铝、铜、不锈钢、镍、钛等。
硬质材料:陶瓷、聚晶立方氮化硼(PcBN)、聚晶金刚石(PCD)、碳化钨(WC)、单晶金刚石、CVD金刚石
陶瓷基复合材料 (CMC):氧化锆、氧化铝、碳化硅
操作:
切割、钻孔、开槽、3/5轴成型、挖沟、铣削、切割、雕刻、仿形
主要优势
快速精密 | 使用方便 |
|
|
清洁便捷 |
低运行成本 |
|
|
主要规格
版本 |
MCS 500 |
|
工作容积 |
mm (X, Y, Z) |
500 x 400 x 500 |
精度 |
µm |
+/1.5 |
重复定位精度 |
µm |
+/1.0 |
轴数 |
3+2轴 |
|
激光类型 |
|
二极管泵浦固态钕: YAG,脉冲 |
波长 |
nm |
532 |
工作主机尺寸 |
mm (W x D x H) |
2340 x 2440 x 2750 |
